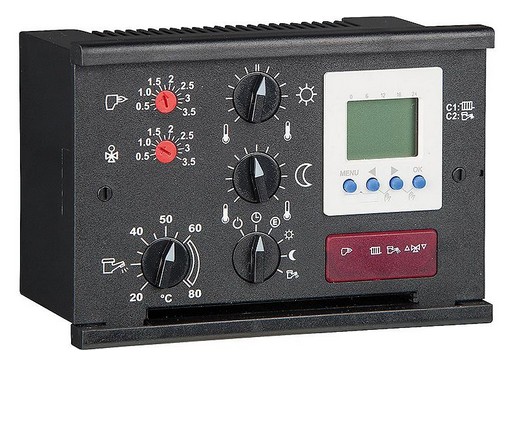

Heizungsregelung Delta+23B mit 4 Fühler

Beschreibung

• Witterungsgeführte Kesseltemperaturregelung für gleitenden Heizbetrieb
• Einfache Bedienung durch Drehpoti
• Umwälzpumpenlogik, Sommer-/Winterautomatik, Frostschutzschaltung
• Elektronische Speichertemperaturregelung, Speichervorrangschaltung, Ladepumpennachlauf, Betriebswahlschalter, Kesselanfahrschutz
• Min. / max. – Begrenzung Wärmeerzeuger
• 2-Kanal-Digitalschaltuhr mit drei Standardprogrammen
• Mischerlaufzeitanpassung
• Einbaumontage (Einbaumaß: 137 x 91 mm, Rahmenmaß: 144 x 96 mm)

Technische Daten:
• Betriebsspannung: 230 V, 50 Hz
• Leistungsaufnahme: max. 4 VA
• Kleinspannung: 10 V DC
• Kontaktbelastung Relaisausgang: 4 (2) A
• Umgebungstemperatur: 0° C – 50° C
• Schutzart: IP30

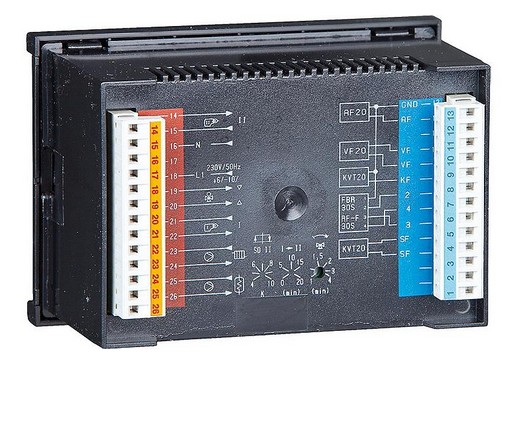

• Anschlusstechnik: steckbare Schraubklemmverbindungen
• Montageart: Einbauregler
• Zur Ansteuerung von:
– 1 x Wärmeerzeuger, einstufig
– 1 x Direktheizkreis
– 1 x Mischerheizkreis (3-Punkt-PI-Regler; nur Mischermotor-, keine Umwälzpumpenansteuerung)
– 1 x Warmwasser

• Lieferumfang:
– 1 x Regler VT DELTA+ 23B EbV
– 1 x Außenfühler AF 200
– 1 x Vorlauffühler VF 202
– 1 x Kesseltauchfühler KVT 20/2/6
– 1 x Speichertauchfühler KVT 20/5/6
– 2 x Anschlussklemme
• Für Heiz- und Warmwasserbetrieb
• Zweipunktregelung mit zusätzlichem Dreipunkt-Mischerausgang
• Umwälzpumpenlogik, Pumpen- und Mischerantiblockierschutz
• Gehäuseeinbaumaß: 137 x 91 mm

Lieferumfang:
Regler VT DELTA+ 23B EbV, Außenfühler AF 200,
Vorlauffühler VF 202, Kesseltauchfühler KVT 20/2/6,
Speichertauchfühler KVT 20/5/6, Anschlussklemme BL 13 rot,
Anschlussklemme BL 13 blau
